Bagaimana Seharusnya Panel Akses Ditempatkan di Bangunan Komersial dan Pemeliharaan Lokasi?

Sebuah panel akses hanya melakukan tugasnya jika berada di tempat yang tepat. Sebuah panel dengan perangkat keras yang sangat baik dan hasil akhir yang sempurna masih menjadi masalah jika dipasang enam inci dari katup yang dimaksudkan untuk berfungsi, atau jika unit rak tetap akhirnya dibaut di depannya sebulan setelah serah terima. Penempatan merupakan masalah koordinasi dan juga masalah pemilihan produk — dan biasanya diputuskan jauh sebelum panel itu sendiri dipesan.

Artikel ini membahas bagaimana penempatan panel akses harus direncanakan selama pembangunan komersial, apa yang harus diperiksa sebelum dinding dan langit-langit ditutup, dan bagaimana keputusan penempatan mempengaruhi tim pemeliharaan setelah bangunan digunakan.

1. Penempatan Dimulai pada Tahap Perencanaan — Sebelum Dinding dan Langit-Langit Ditutup

Lokasi panel akses harus diambil langsung dari gambar MEP (mekanikal, elektrikal, plumbing), bukan ditentukan langsung di lokasi setelah kejadian. Setelah dinding kering digantung, ubin langit-langit dipasang, atau pekerjaan ubin selesai, memindahkan atau menambahkan panel menjadi jauh lebih mahal dan mengganggu daripada menentukannya dengan benar pada kali pertama.

Inilah sebabnya mengapa penempatan panel akses berfungsi paling baik jika dilakukan berdasarkan keputusan yang terkoordinasi antara kontraktor umum, subkontraktor MEP yang relevan, dan arsitek atau perancang tercatat — daripada diserahkan kepada pihak mana pun yang terakhir kali menutup dinding. Pada proyek yang koordinasinya terlambat, biasanya panel ditambahkan setelahnya, di lokasi yang secara teknis dapat diakses namun sebenarnya tidak nyaman bagi peralatan di belakangnya.

2. Logika Penempatan Berbeda Berdasarkan Tipe Sistem

Ke mana panel harus diarahkan — dan seberapa besar ukurannya — bergantung pada apa yang diservisnya:

• Sistem HVAC: Panel biasanya ditempatkan di dekat peredam, peredam api/asap, dan titik akses koil, dengan ukuran yang memungkinkan teknisi menjangkau dan memperbaiki komponen, bukan hanya melihatnya sekilas.
• Pipa: Panel dipasang di katup penutup, pembersihan, dan lokasi perangkap — tempat di mana tukang ledeng memerlukan akses visual dan langsung, terkadang dengan peralatan.
• Listrik: Kotak sambungan, peralatan bertegangan rendah, dan komponen serupa memerlukan panel berukuran dan diposisikan sehingga teknisi listrik dapat bekerja tanpa melepas lapisan di sekitarnya.
• Proteksi kebakaran: Katup kontrol sprinkler dan komponen alarm kebakaran terkait biasanya memerlukan penempatan panel yang memungkinkan akses cepat dan tidak terhalang dalam keadaan darurat, bukan hanya akses rutin.

Masing-masing sistem ini memiliki ekspektasi yang berbeda mengenai berapa banyak jarak bebas dan ruang manuver yang dibutuhkan teknisi di depan panel — yang merupakan detail yang perlu dikonfirmasi dengan pihak terkait daripada berasumsi bahwa solusi akses tunggal cocok untuk setiap sistem.

3. Pertimbangan Teknis di Tempat Duduknya Panel

Beberapa faktor praktis membentuk keputusan penempatan sebenarnya:

• Kosongkan ruang di depan panel. Area tepat di depan panel harus tetap dapat digunakan — cukup ruang bagi seseorang untuk membuka pintu, meraih ke dalam, dan bekerja, tanpa ada sesuatu seperti saluran, elemen struktural, atau perlengkapan bawaan yang menghalangi.
• Tinggi dan jangkauan. Peralatan servis panel yang memerlukan pengoperasian manual rutin (katup, peredam) umumnya ditempatkan pada ketinggian yang mudah dijangkau tanpa tangga untuk tugas rutin, sedangkan panel untuk akses yang lebih jarang dapat ditempatkan lebih tinggi.
• Pemasangan di dinding vs. langit-langit. Panel yang dipasang di langit-langit perlu memperhitungkan apa yang ada di atas kisi-kisi langit-langit (saluran, saluran, pipa sprinkler) sehingga bukaannya benar-benar sejajar dengan komponen yang ingin dijangkau. Panel yang dipasang di dinding perlu memperhitungkan jarak tiang dan pemblokiran.
• Penentuan ukuran ditentukan oleh peralatan, bukan karena kebiasaan. Panel harus cukup besar untuk melayani apa yang ada di belakangnya — katup yang terkadang memerlukan akses alat memerlukan lebih banyak ruang daripada kotak sambungan yang jarang dibuka. Memperkecil ukuran panel untuk menghemat biaya atau ruang dinding adalah salah satu kesalahan penempatan yang paling umum, karena biasanya hanya mengalihkan biaya ke modifikasi di masa mendatang.

4. Mengkoordinasikan Penempatan Dengan Segala Sesuatu di Ruang

Lokasi panel akses perlu diperiksa terhadap elemen lain di area yang sama sebelum pemasangan terkunci:

• Rangka struktural, pemblokiran, dan isolasi yang mungkin ditempatkan tepat di tempat panel direncanakan
• Kepala sprinkler, perlengkapan lampu, dan diffuser yang mungkin berada terlalu dekat dengan bukaan panel
• Perutean saluran yang berubah setelah desain awal, yang dapat bergeser ke tempat ujung peredam atau kumparan

Penting juga untuk memikirkan terlebih dahulu bagaimana ruang yang sudah jadi akan digunakan. Panel yang ditempatkan dengan benar pada gambar kadang-kadang berakhir terhalang dalam praktiknya — di belakang rak tetap, lemari built-in, papan petunjuk, atau peralatan yang dipasang setelah panel akses sudah terpasang di dinding. Menandai tata letak furnitur dan perlengkapan yang direncanakan selama fase koordinasi membantu menghindari hal ini.

5. Kualitas Instalasi Mempengaruhi Pemeliharaan Jangka Panjang

Bahkan panel yang ditempatkan dengan baik dapat menimbulkan masalah jika tidak dipasang dengan hati-hati:

• Panel yang tidak berbentuk persegi atau tidak disegel dengan benar pada rangkanya dapat merusak kinerja api, akustik, atau penyegelan udara pada rakitan yang dipasangnya — yang paling penting untuk dinding dan langit-langit tahan api.
• Orientasi engsel dan arah ayunan pintu harus sesuai dengan penggunaan ruangan, sehingga pintu yang terbuka tidak menghalangi jalan atau mengganggu peralatan.
• Pemasangan yang rata dan memiliki flensa yang tepat akan menghindari celah kecil dan tepian yang tidak rata yang cenderung menyebabkan kerusakan seiring berjalannya waktu.

6. Keputusan Penempatan Dibawa Ke Tahap Pemeliharaan

Penempatan yang baik akan terbayar setelah pembangunan selesai:

• Pelabelan dan penomoran. Panel yang diikat ke sistem pelabelan (gambar yang cocok atau log manajemen fasilitas) memungkinkan staf pemeliharaan menemukan titik akses yang tepat dengan cepat daripada membuka beberapa panel untuk menemukan satu katup atau kotak sambungan.
• Dokumentasi bawaan. Menyimpan catatan lokasi panel yang akurat — idealnya dikaitkan dengan MEP yang sudah dibangun — menghemat waktu pada setiap panggilan layanan di masa mendatang, terutama di gedung-gedung yang tim pemasangan aslinya sudah lama tiada.
• Inspeksi rutin. Engsel, kait, dan segel perlu diperiksa secara berkala, karena perangkat keras yang sering digunakan pada panel dengan lalu lintas tinggi akan lebih cepat aus dibandingkan perangkat keras di belakang panel yang jarang dibuka.

7. Kesalahan Penempatan Umum yang Perlu Dihindari

• Menentukan ukuran panel berdasarkan apa yang terlihat proporsional di dinding, bukan berdasarkan kebutuhan sebenarnya dari peralatan di baliknya
• Menyelesaikan lokasi panel sebelum perutean saluran, pipa, atau saluran dikonfirmasi, menyebabkan panel tidak mencapai targetnya
• Meninggalkan koordinasi panel hingga penyelesaian sudah dijadwalkan, sehingga mendorong tim untuk berkompromi alih-alih menentukan lokasi yang tepat
• Mengabaikan tata letak furnitur, pekerjaan kasus, atau peralatan yang direncanakan yang akhirnya menghalangi panel yang ditempatkan dengan baik secara teknis

Mendapatkan Penempatan dan Pemilihan Produk yang Tepat pada Saat yang Sama

Penempatan dan pemilihan panel lebih mudah dilakukan secara bersamaan dibandingkan secara terpisah. Sebuah proyek dengan beberapa bukaan non-standar — koil yang terlalu besar, kelompok katup yang aneh, pengejaran mekanis yang ketat — sering kali membutuhkan panel dengan ukuran yang tidak sesuai dengan katalog standar, sehingga bekerja sama dengan pabrikan yang dapat menghasilkan dimensi khusus yang akurat menjadi lebih berguna daripada opsional.

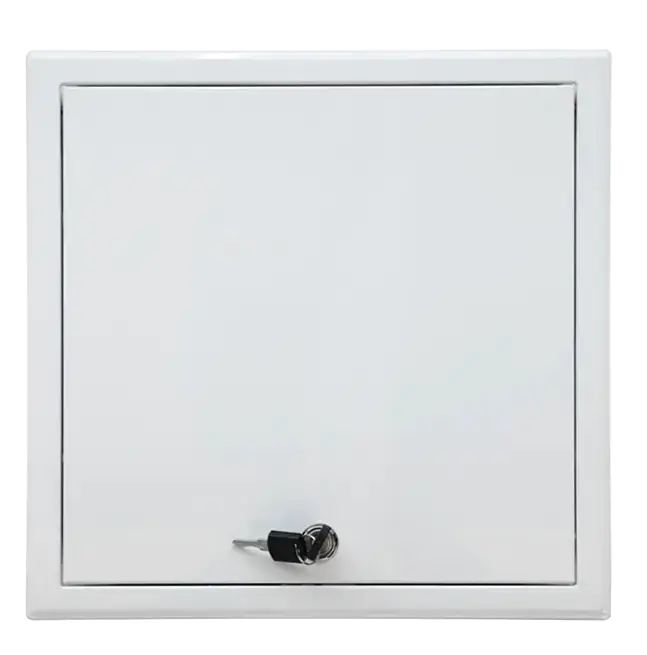

Zhejiang Shunshi Intelligent Technology Co., Ltd. telah memproduksi panel akses dan perangkat keras bangunan terkait sejak tahun 2005 dari fasilitas bersertifikasi ISO 9001 di Zhejiang, Tiongkok, memasok panel akses baja, aluminium, dan plastik — termasuk opsi ukuran khusus dan OEM/ODM — kepada distributor dan kontraktor di 91 negara. Untuk proyek yang ukuran standarnya tidak sesuai dengan yang sebenarnya diakses, hubungi Shunshi untuk mengerjakan persyaratan ukuran dan penempatan sebelum dinding ditutup.
