Sebuah akses palka adalah panel, pintu, atau bukaan yang dipasang di lantai, langit-langit, dinding, atau atap yang memberikan jalan masuk ke ruang tersembunyi — seperti ruang merangkak, rongga loteng, jalur mekanis, atau area utilitas — tanpa perlu menghancurkan struktur di sekitarnya. Lubang akses yang tepat menghemat waktu berjam-jam pekerjaan pemeliharaan yang mahal dan diwajibkan secara hukum di banyak peraturan bangunan untuk sistem mekanis dan kelistrikan yang tersembunyi. Panduan ini mencakup setiap tipe utama, standar yang mengaturnya, cara memilih palka yang tepat untuk aplikasi Anda, dan praktik terbaik untuk pemasangan dan pemeliharaan.
Lubang akses berfungsi sebagai pintu gerbang antara ruang yang ditempati dan infrastruktur tersembunyi. Katup penutup pipa, kotak sambungan listrik, saluran HVAC, dan titik inspeksi struktural semuanya bergantung pada lubang palka untuk servis rutin. Tanpanya, setiap panggilan pemeliharaan berisiko merusak permukaan akhir — menambah biaya perbaikan yang dengan cepat melebihi harga penetasan awal sebanyak lima kali lipat atau lebih.
Selain kenyamanan, palka akses memenuhi fungsi keselamatan dan kode yang penting:
Pada bangunan komersial, kegagalan menyediakan pintu akses yang sesuai dapat mengakibatkan kegagalan inspeksi, penundaan proyek, dan denda yang besar — terkadang melebihi $10.000 per pelanggaran di yurisdiksi dengan penegakan hukum yang ketat.
Penetasan akses dikategorikan terutama berdasarkan lokasi pemasangannya dan persyaratan kinerja lingkungan tersebut. Memahami kategori-kategori ini adalah titik awal untuk setiap keputusan spesifikasi.

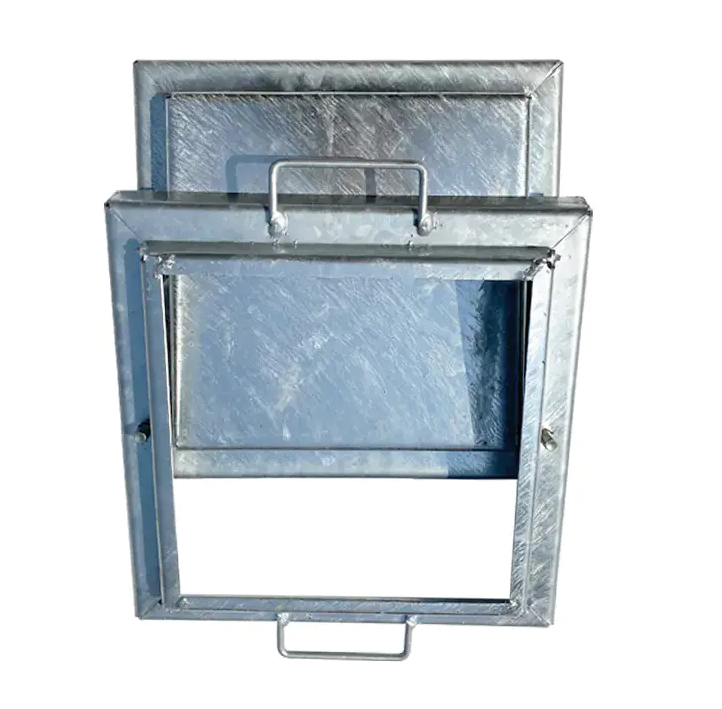

Lubang palka lantai dirancang untuk menahan lalu lintas pejalan kaki dan, dalam lingkungan industri, beban forklift. Mereka dibuat dengan penutup tersembunyi sehingga rata dengan permukaan sekitarnya. Bahan rangka yang umum mencakup baja galvanis yang dicelup panas (untuk area luar ruangan atau basah) dan aluminium (untuk aplikasi yang sensitif terhadap berat). Pintu palka lantai berdaun tunggal standar untuk bangunan komersial biasanya berukuran 24 × 24 inci, meskipun ukuran khusus hingga 96 × 96 inci tersedia untuk akses peralatan besar.

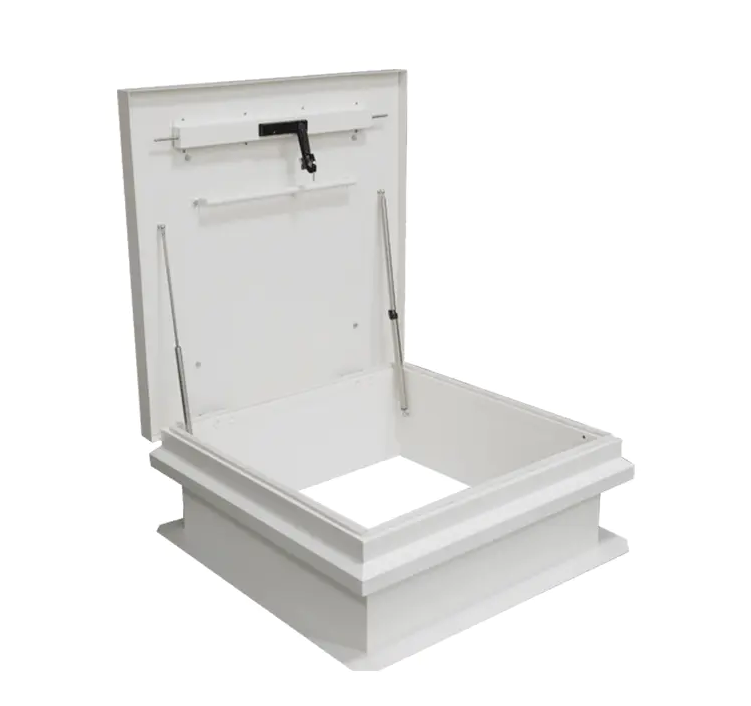

Lubang atap menyediakan akses yang aman dan tahan cuaca ke atap untuk pemeliharaan HVAC, servis antena, dan jalan keluar darurat. Bahan tersebut harus kedap air, dapat dipecah secara termal untuk mencegah kondensasi, dan cukup kuat untuk menahan pengangkatan angin. ANSI/SPRI WH-1 adalah standar industri untuk ketahanan terhadap pengangkatan angin pada palka atap. Lubang atap yang ditentukan dengan baik mencakup mekanisme bantuan pegas kompresi — sebagian besar model menahan pintu tetap terbuka pada suhu 75° dengan lengan penahan terbuka yang mampu menahan angin hingga 80 km/jam.
Panel ini digunakan untuk menjangkau komponen pipa, listrik, dan HVAC yang tersembunyi di interior perumahan dan komersial. Rangka manik-manik drywall memungkinkan panel diplester rata dan dicat agar sesuai dengan dinding di sekitarnya, sehingga hampir tidak terlihat. Ukuran hunian standar mencakup 12 × 12 inci, 14 × 14 inci, dan 22 × 30 inci (yang terakhir adalah jumlah minimum yang direkomendasikan untuk entri personel menurut sebagian besar kode).
Palka tahan api diuji dengan standar UL 10B (tekanan positif) atau UL 10C (tekanan netral) dan diberi peringkat per jam — biasanya 1 jam atau 1,5 jam — sesuai dengan rakitan di sekitarnya. Mereka menggunakan segel intumescent yang mengembang pada suhu tinggi untuk mencegah penyebaran asap dan api. Memasang panel yang tidak diberi peringkat pada rakitan yang diberi peringkat api merupakan pelanggaran kode yang dapat membatalkan daftar seluruh rakitan.
Digunakan pada bangunan hemat energi dan aplikasi iklim dingin, palka ini dilengkapi gasket perimeter kontinu dan inti insulasi kaku dengan nilai R yang biasanya berkisar antara R-5 hingga R-20. Dalam proyek rumah pasif atau net-zero, lubang palka loteng yang tidak berinsulasi dapat menyebabkan bagian yang tidak proporsional dari total kehilangan panas - penelitian menunjukkan bahwa satu lubang palka berukuran 22 × 30 inci yang tidak berinsulasi dapat kehilangan panas sebanyak bagian dinding tidak berinsulasi seluas 9 kaki persegi.
| Ketik | Lokasi Khas | Standar Kunci | Kisaran Ukuran Umum | Peringkat Beban Khas |
|---|---|---|---|---|
| Lantai Menetas | Dek beton/baja | ANSI A117.1, IBC | 24×24 inci – 96×96 inci. | 300 – 2.500 pon |
| Lubang Atap | Atap datar/kemiringan rendah | ANSI/SPRI WH-1 | 24×36 inci – 36×60 inci. | Peningkatan angin dinilai |
| Panel Dinding / Plafon | Drywall/plester | IBC 1209 | 6×6 inci – 48×48 inci. | T/A (non-struktural) |
| Lubang Penetasan Nilai Api | Majelis yang diberi peringkat api | UL 10B / UL 10C | 12×12 inci – 36×36 inci. | Peringkat 1 jam / 1,5 jam |
| Lubang Terisolasi | Loteng/ruang dingin | IECC, ASHRAE 90.1 | 22×30 inci – 30×54 inci. | R-5 sampai R-20 |
Memilih penetasan yang salah menyebabkan pelanggaran kode, kegagalan dini, atau akses yang tidak memadai. Evaluasi faktor-faktor berikut sebelum menentukan produk apa pun.
Lubang palka di area pejalan kaki memerlukan kapasitas beban hidup minimal 300 lb. Area kendaraan memerlukan palka dengan kapasitas pemuatan jalan raya H-20 (hingga 32.000 lb per gandar). Selalu tentukan kelas beban sebelum ukuran, karena kedalaman rangka struktural berubah secara signifikan antar peringkat.
Pilihan material tergantung pada lingkungan pemaparan:
Untuk akses personel, bukaan yang jelas (bukan bingkai OD) harus berukuran minimal 22 × 30 inci per IBC dan sebagian besar kode yurisdiksi. Akses peralatan harus disesuaikan dengan komponen terbesar yang harus dilewati — tambahkan jarak minimal 4 inci di semua sisi selubung peralatan. Ukur bukaan kasar dengan hati-hati; flensa rangka biasanya menambah 2–4 inci per sisi ke ukuran palka nominal.
Lubang akses di area publik atau semi-publik harus dilengkapi perangkat keras yang tahan terhadap kerusakan. Pilihannya mencakup kunci silinder dengan kunci, kunci banting pegas, dan pengait gembok. Dalam infrastruktur penting (pengolahan air, gardu listrik), palka sering kali menggunakan mekanisme penguncian ganda dan tepi anti-pencongkel. Untuk palka atap yang tunduk pada persyaratan jalan keluar, perangkat keras panik yang dapat dibuka dari dalam tanpa kunci adalah wajib berdasarkan IBC Bagian 1010.
Pada bangunan ber-AC, palka yang tidak berinsulasi merupakan penalti energi langsung. Untuk mematuhi ASHRAE 90.1-2022, palka loteng dan ruang merangkak di Zona Iklim 3–8 harus memenuhi nilai insulasi minimum yang sekarang sesuai dengan rakitan di sekitarnya. Lubang palka dengan rating akustik — dengan rating STC antara 35 dan 52 — ditentukan untuk studio rekaman, fasilitas medis, dan ruang server di mana isolasi suara sangat penting.
Bahkan palka yang ditentukan dengan baik akan rusak sebelum waktunya atau menimbulkan bahaya keselamatan jika dipasang secara tidak benar. Ikuti panduan berikut untuk mendapatkan kinerja jangka panjang yang andal.
Bukaan kasar harus berbentuk persegi dan tegak lurus hingga 1/8 inci lebih dari 4 kaki. Batas beton untuk palka lantai harus mengeras minimal 28 hari sebelum rangka dipasang, atau gunakan nat yang tidak menyusut untuk mengisi celah. Untuk palka atap, tinggi tepi jalan harus minimal 8 inci di atas permukaan atap yang sudah jadi sesuai pedoman NRCA untuk mencegah intrusi air.
Sebuahchor bolts or weld plates must be sized to transfer the design loads into the surrounding structure. A common error is anchoring floor hatch frames to non-structural topping slabs rather than the structural slab beneath — this can result in frame settlement or rotation under load. For masonry applications, use stainless steel or hot-dipped galvanized anchors to prevent galvanic corrosion at the connection point.
Penyebab paling umum dari kebocoran palka atap adalah integrasi yang tidak tepat dengan membran atap, bukan palka yang rusak. Membran harus melingkari dan melewati tepi jalan sesuai persyaratan pabrikan atap — biasanya kaki vertikal minimal 6 inci. Tempelkan selotip ke seluruh sudut dan jahitan. Jangan hanya mengandalkan dempul untuk menutup sambungan tepi jalan ke dek.
Setelah instalasi, uji setiap komponen operasional:
Lubang akses sering kali diabaikan selama pemeliharaan rutin gedung, yang menyebabkan engsel tersangkut, rangka terkorosi, dan gasket rusak — semuanya ditemukan pada saat yang paling buruk. Program inspeksi terstruktur mencegah kegagalan darurat.
Ganti palka bila: rangka menunjukkan korosi tembus atau deformasi struktural; pintu tidak lagi menutup rata setelah penyesuaian perangkat keras; label tingkat api hilang atau tidak terbaca (perakitan kehilangan daftar UL-nya); atau palka mendahului persyaratan kode saat ini untuk hunian Anda. Biaya penggantian palka komersial standar — biasanya $200–$1.500 tergantung jenis dan ukurannya — jauh lebih kecil dibandingkan dengan tanggung jawab unit yang tidak patuh atau gagal.
Kontraktor berpengalaman dan manajer fasilitas masih mengalami kesalahan berulang yang sama. Mengetahuinya terlebih dahulu akan mencegah pengerjaan ulang yang mahal.
Dalam konstruksi perumahan, lokasi palka yang paling penting adalah loteng (bukaan bersih minimum 22 × 30 inci menurut IRC R807.1), ruang merangkak (minimal 18 × 24 inci per IRC R408.4), dan panel akses kamar mandi atau dapur di belakang katup pipa. Lubang palka loteng berinsulasi dengan nilai R yang sesuai dengan insulasi di sekitarnya mengurangi kehilangan panas dan semakin diwajibkan oleh peraturan energi di Zona Iklim 4 dan lebih tinggi.
Bangunan yang lebih besar bergantung pada matriks lubang palka yang terkoordinasi yang direncanakan selama tahap desain. Insinyur mekanik biasanya menentukan lokasi palka pada denah langit-langit dan denah lantai sebagai bagian dari dokumen kontrak. Rumah sakit berukuran menengah, misalnya, mungkin memiliki lebih dari 200 panel akses individual yang melayani sistem pipa ledeng, gas medis, kelistrikan, dan HVAC — masing-masing dipilih agar sesuai dengan persyaratan kinerja unit di sekitarnya.
Instalasi pengolahan air limbah, pembangkit listrik, dan terowongan menggunakan palka lantai tugas berat yang dibangun untuk menahan lalu lintas pejalan kaki yang konstan, paparan bahan kimia, dan terkadang beban kendaraan. Saluran pembuangan tersembunyi di sekitar rangka mencegah infiltrasi air. Dalam skenario masuk ke ruang terbatas (CSE) yang diatur oleh OSHA 1910.146, dimensi bukaan palka dan geometri pendekatan harus mengakomodasi masuknya APD lengkap, termasuk alat bantu pernapasan mandiri.
